Mobilní otočný sloupový jeřáb je určen pro vertikální a horizontální dopravu břemen v dosahu otočného lomeného ramene. Jeřáb je v provedení s pevnou základnou, přemístitelný za pomoci ručního paletového vozíku, vysokozdvižného vozíku, případně s využitím mostového jeřábu. Sloupový jeřáb může být vybaven ručním nebo elektrickým řetězovým kladkostrojem, případně pneumatickým zařízením, zavěšeným trvale na konci výložníku.
Znázornění manipulace pomocí paletového vozíku

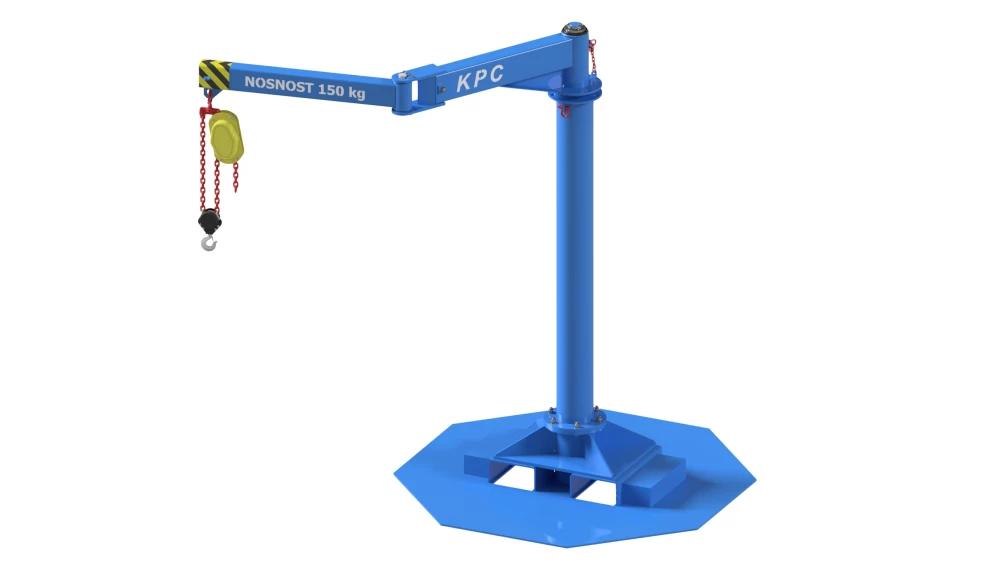

Sloupový mobilní jeřáb se skládá z podstavce, sloupu a otočného lomeného ramene, které má na svém konci zavěšeno uchopovací zařízení (řetězový kladkostroj, pneumatické zařízení atd.).
| Produktová řada ručních sloupových jeřábů | |
| Nosnost [kg] | Vyložení [mm] |
| 60 | 2000 |
| 100 | 2000 |
| 150 | 2000 |
Lomené rameno umožňuje rozsah pokrytí manipulačního prostoru v rádiusu 1950 mm kolem osy otáčení. Rameno může být rovněž samostatně umístěno na stěny, případně strop pracoviště.

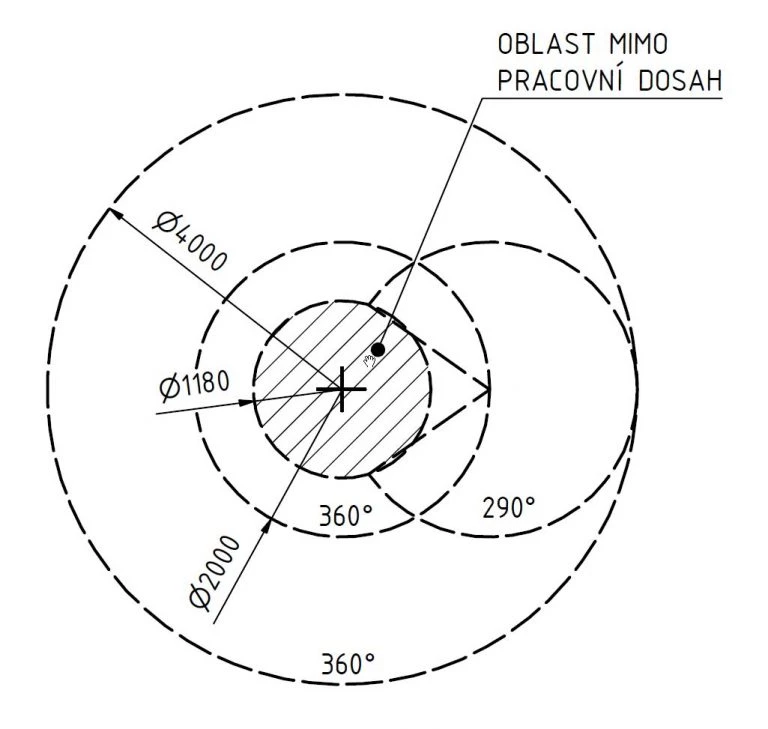

Pracovní oblast
Jeřáb lze přemístit pomocí paletového vozíku, kterým se zajede do tomu určených otvorů v základně jeřábu a celý jeřáb zvedne. Pokud to přepravní podmínky vyžadují, je možno jeřáb přepravovat i v rozloženém stavu, je ale nutné, aby jeřáb byl před znovu uvedením do provozu zkontrolován pověřenou osobou.
