Speciální manipulační zařízení

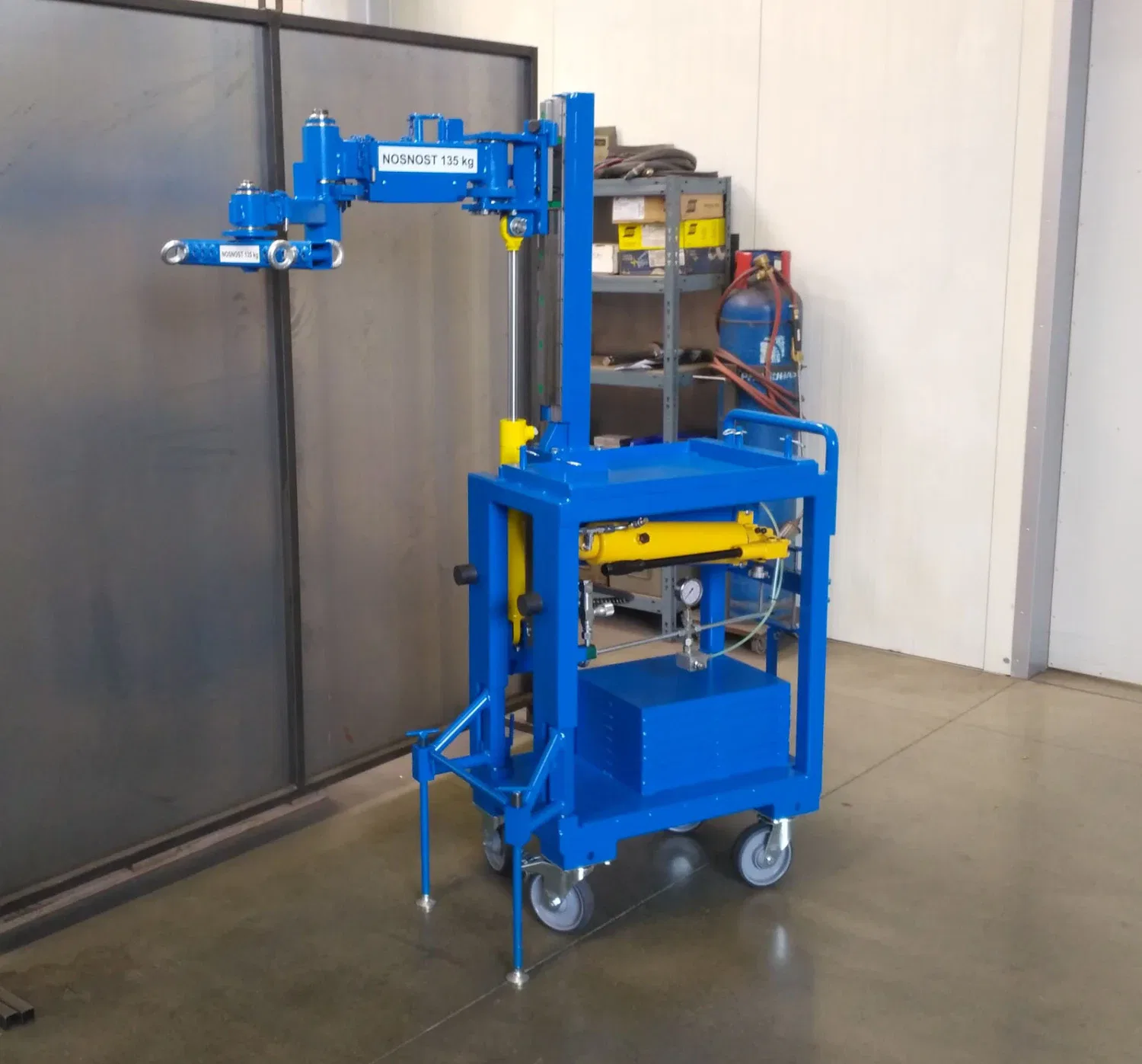

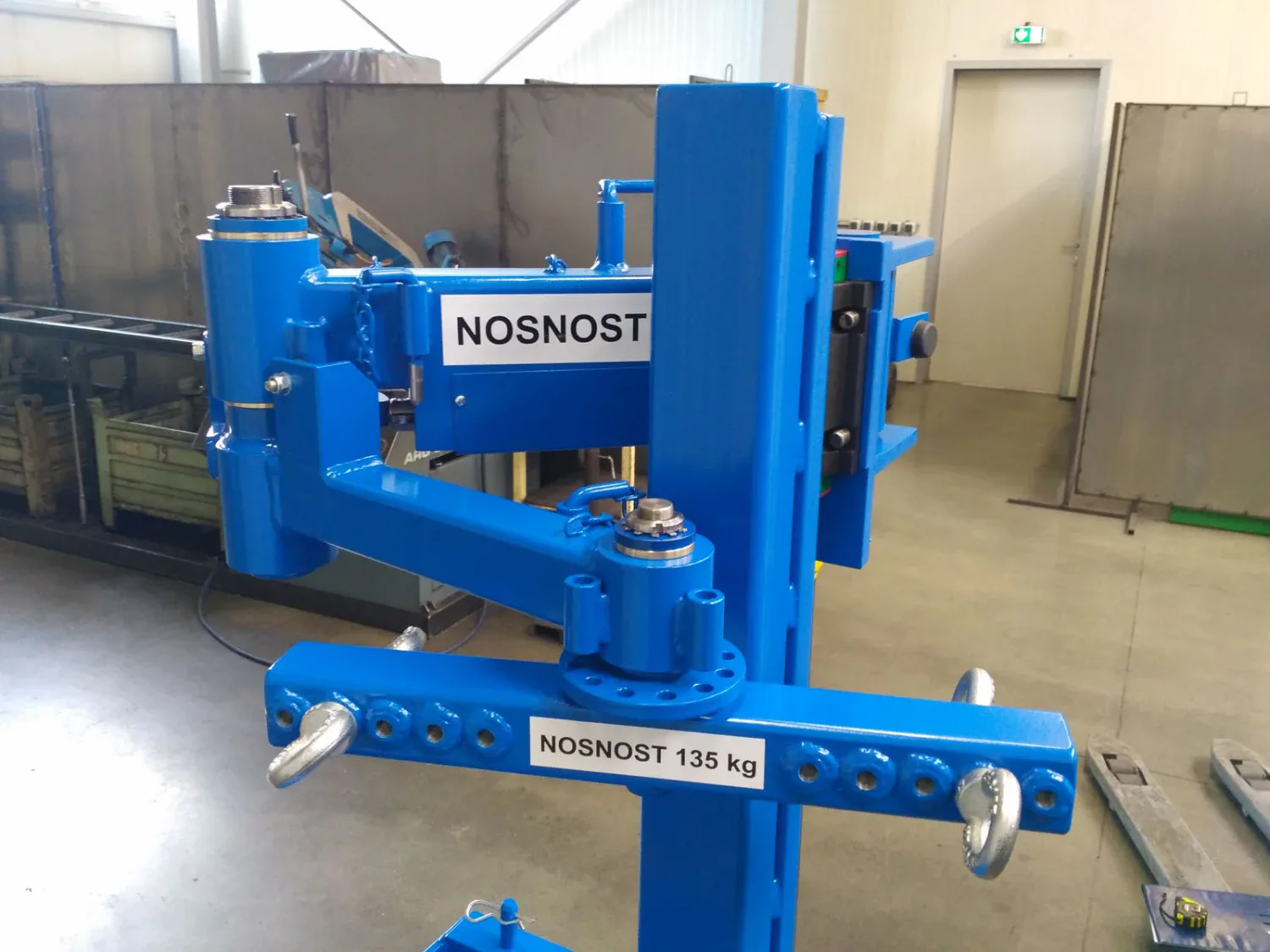

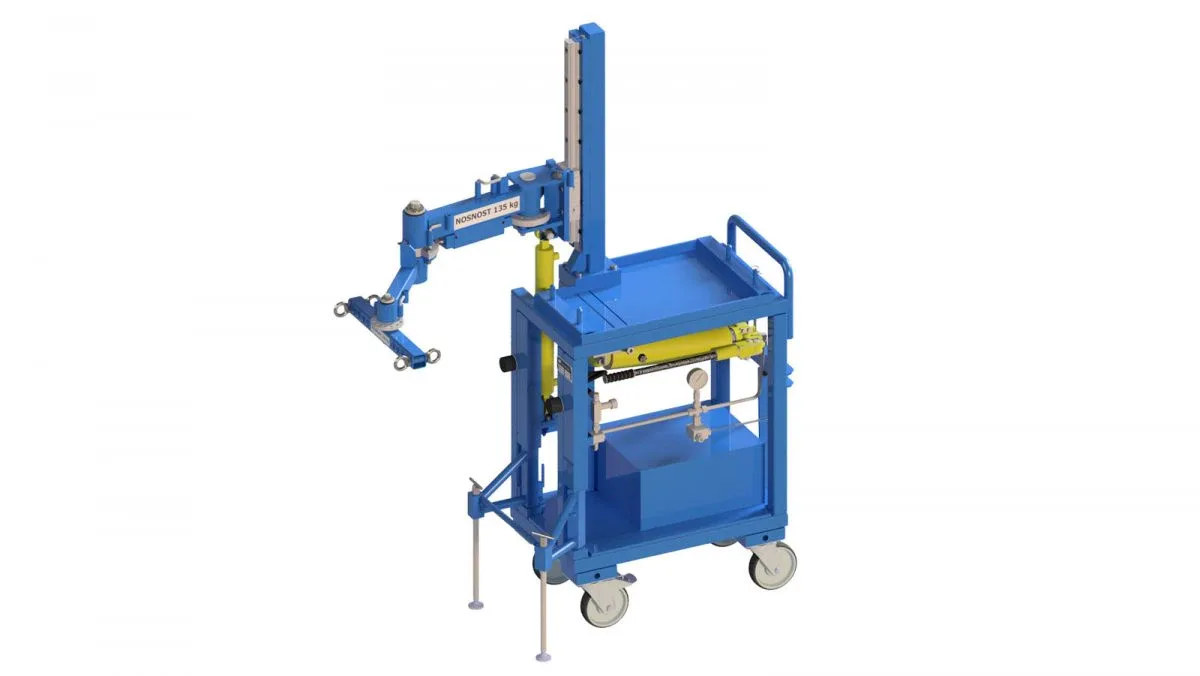

Manipulátor CNC stroje je navržený pro usnadnění práce při údržbě, seřizování nebo výměně obráběcích přípravků. Umožňuje manipulaci ve vertikálním i horizontálním směru v dosahu otočného lomeného ramena, díky čemuž lze s přípravkem pracovat přesněji, bezpečněji a s menší fyzickou námahou obsluhy.
Zařízení je řešeno jako mobilní manipulátor na čtyřech kolech. Přemístit jej lze bez břemene nebo s břemenem uloženým na odkládací ploše vozíku. Při samotné manipulaci je manipulátor podepřený na opěrkách a pojezdových kolech, aby byla zajištěna stabilita při práci.
Zdvih zajišťuje hydraulický válec ovládaný ruční hydraulickou pumpou. Díky tomu je manipulátor nezávislý na externím zdroji energie a může být použit přímo v místě, kde je potřeba. Toto řešení je vhodné zejména tam, kde je nutné často manipulovat s těžšími přípravky, ale zároveň není praktické využívat pevně instalované zdvihací zařízení.

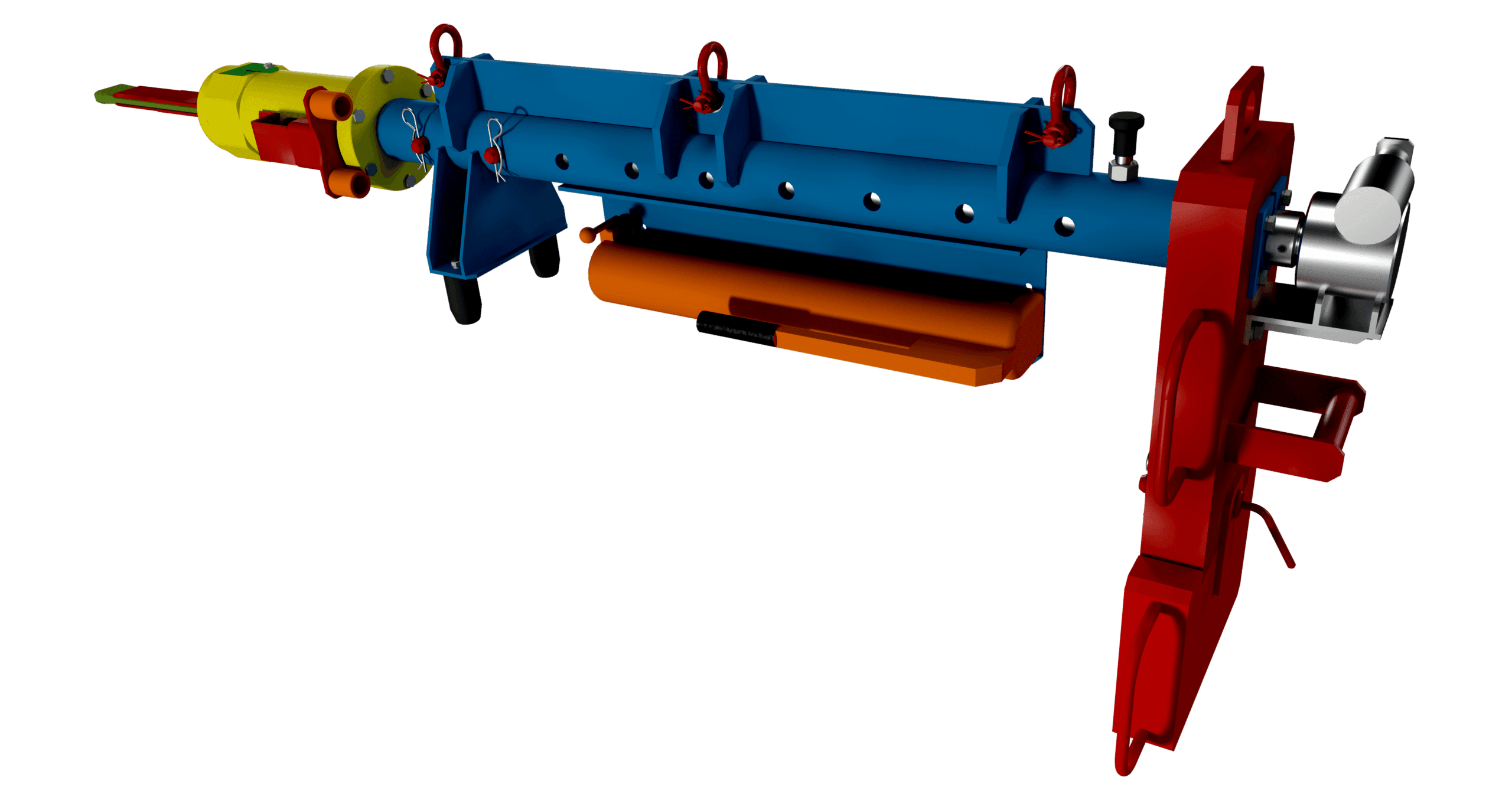

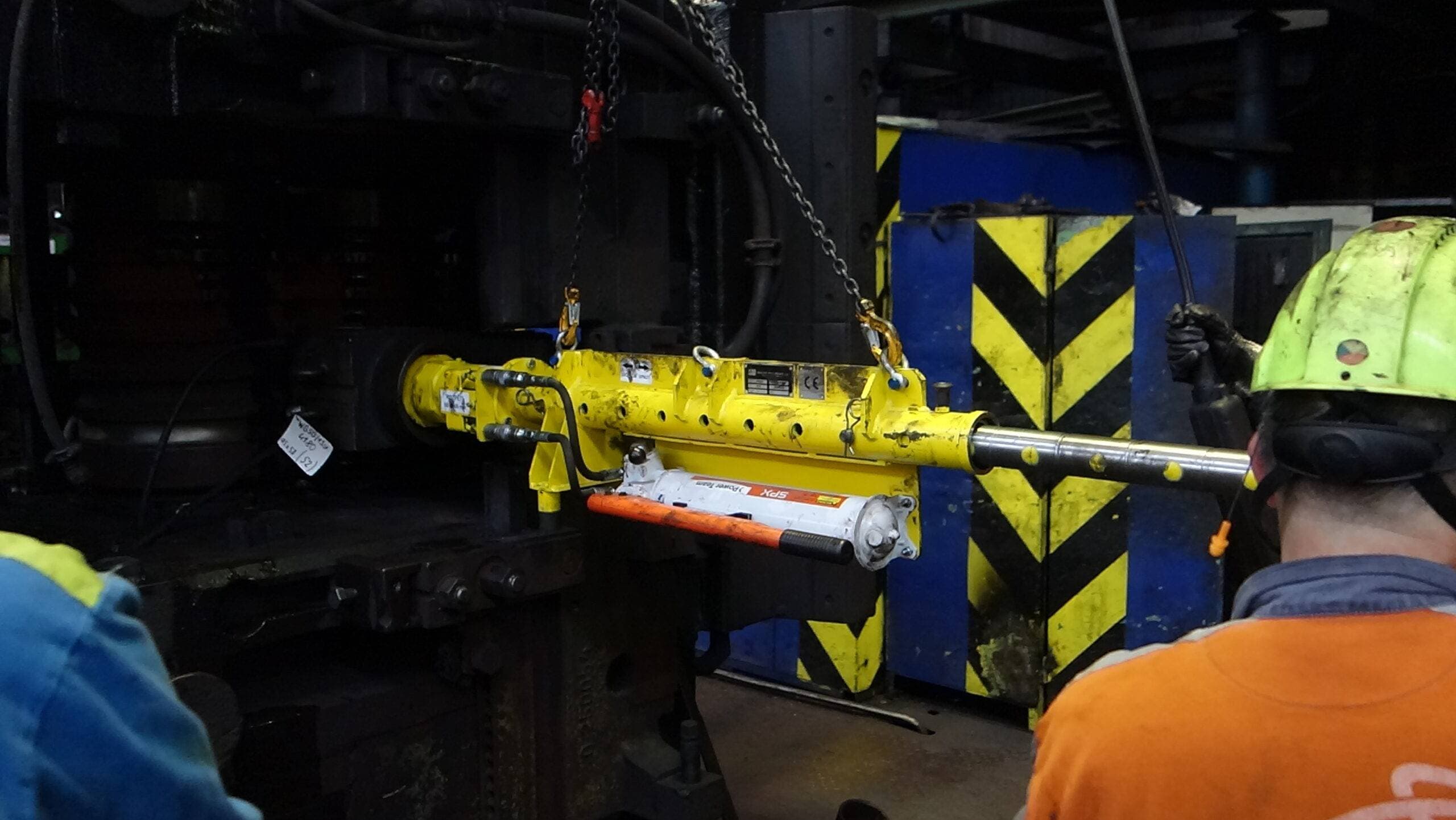

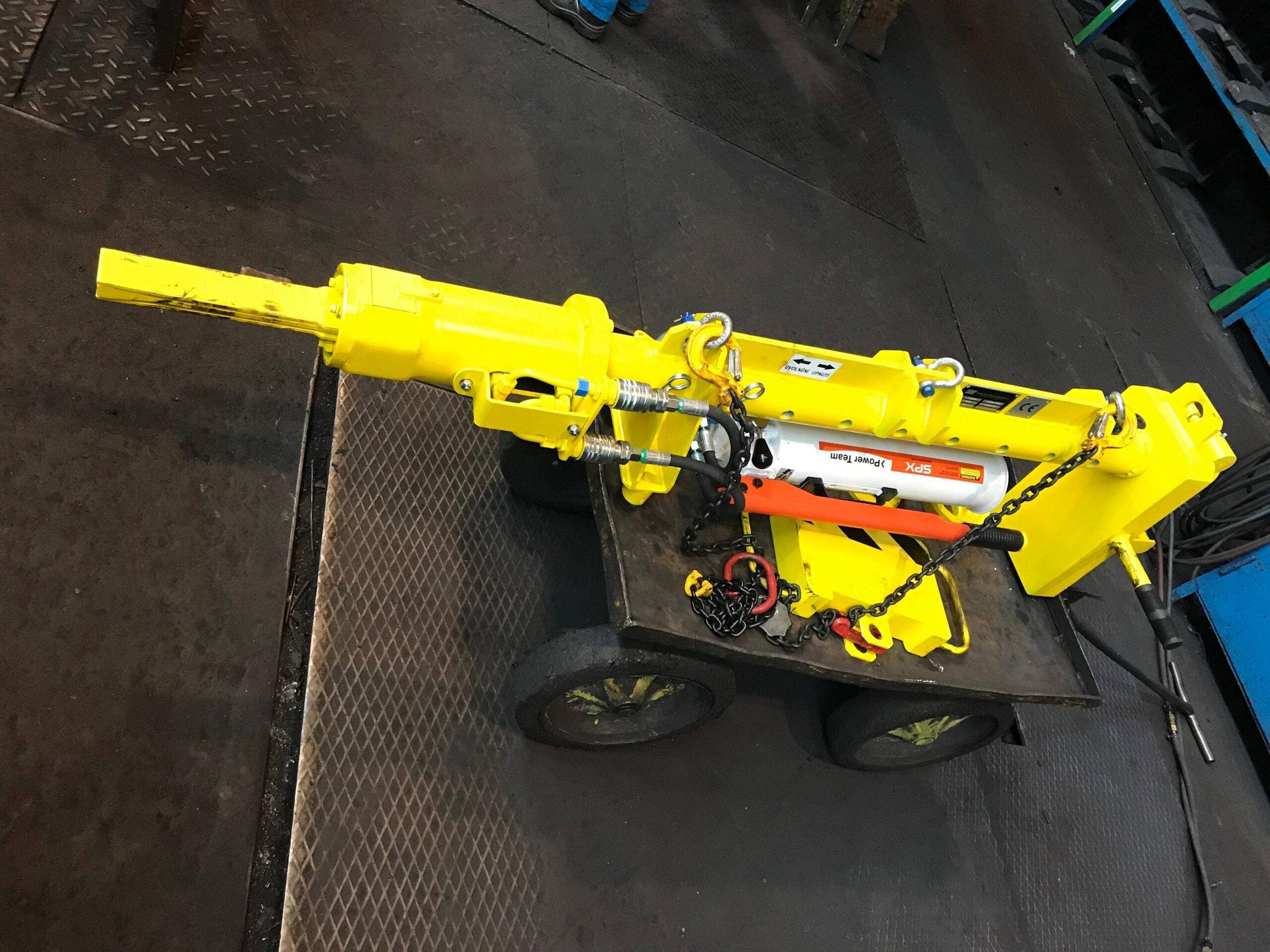

Manipulátor na otáčení vběhových skříní je určený pro zrychlení práce a zvýšení bezpečnosti při montáži a demontáži těchto dílů. Zařízení umožňuje manipulaci s předem specifikovanými typy vběhových skříní a jejich výměnnými vpustkami různých tvarů a velikostí.

Flexibilitu řešení zajišťují výměnné hlavice manipulátoru. Díky nim je možné zařízení postupně přizpůsobovat dalším typům skříní a doplňovat nové hlavice i v budoucnu. Manipulátor je vybavený nastavitelným protizávažím, které umožňuje pohodlné nastavení polohy těžiště podle hmotnosti a tvaru manipulovaného dílu.

Protizávaží lze zároveň natáčet kolem osy manipulátoru, což pomáhá při přesném usazení skříně do montážního prostoru. Celý proces výměny je díky tomu rychlejší, bezpečnější a méně fyzicky náročný pro obsluhu. Tímto způsobem demontáže a montáže lze výrazně zkrátit čas potřebný pro výměnu vběhové skříně při současném zvýšení bezpečnosti práce.

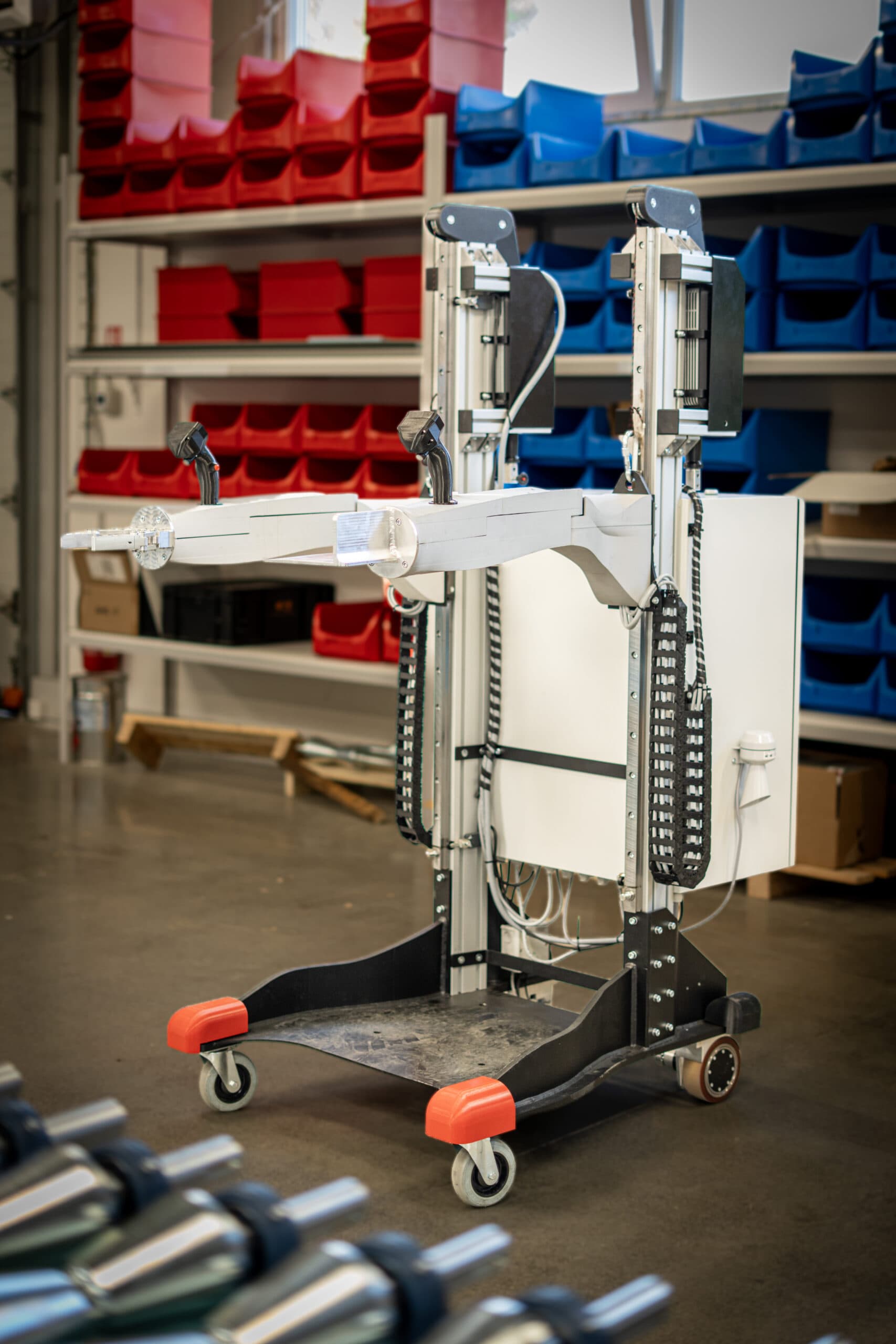

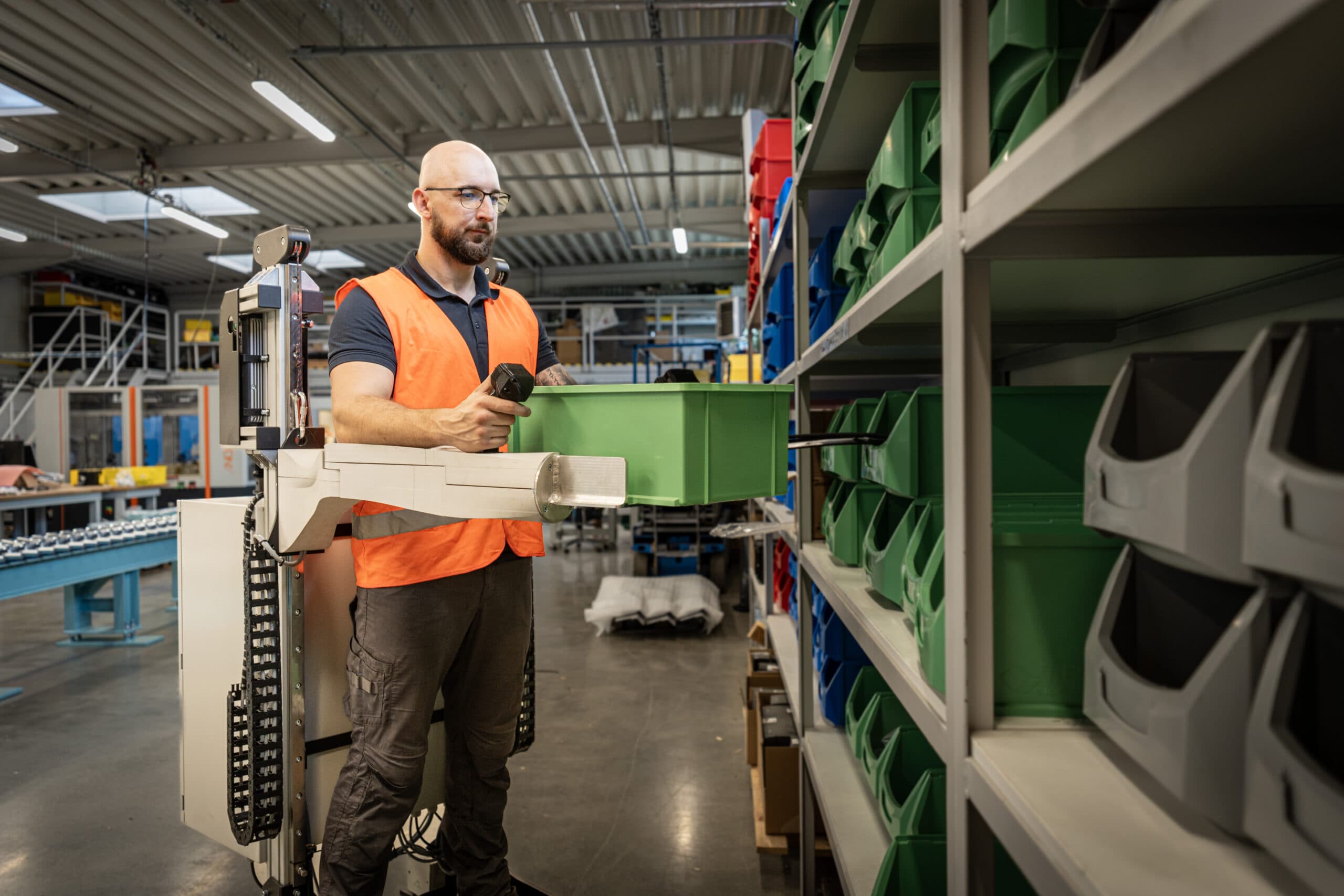

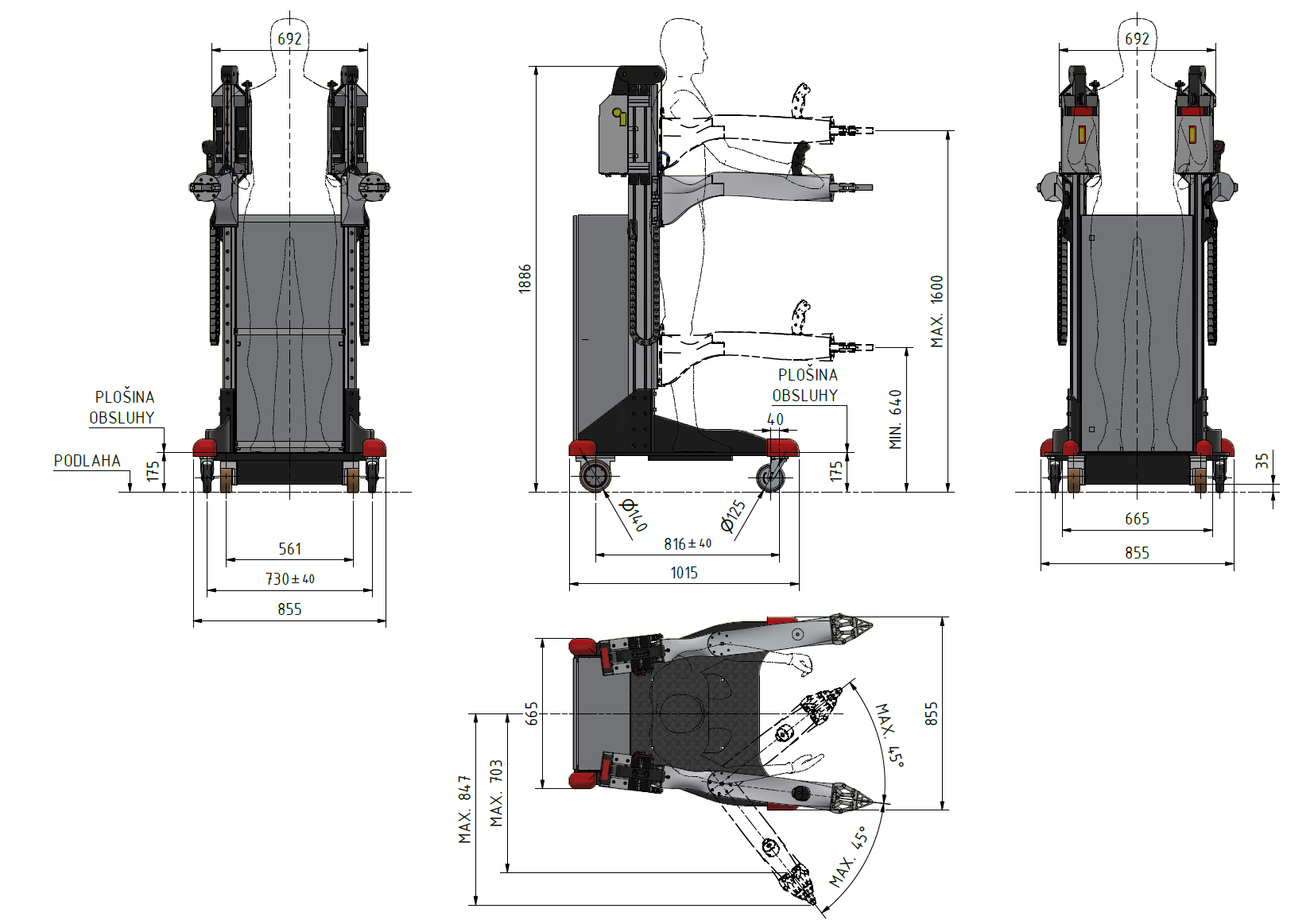

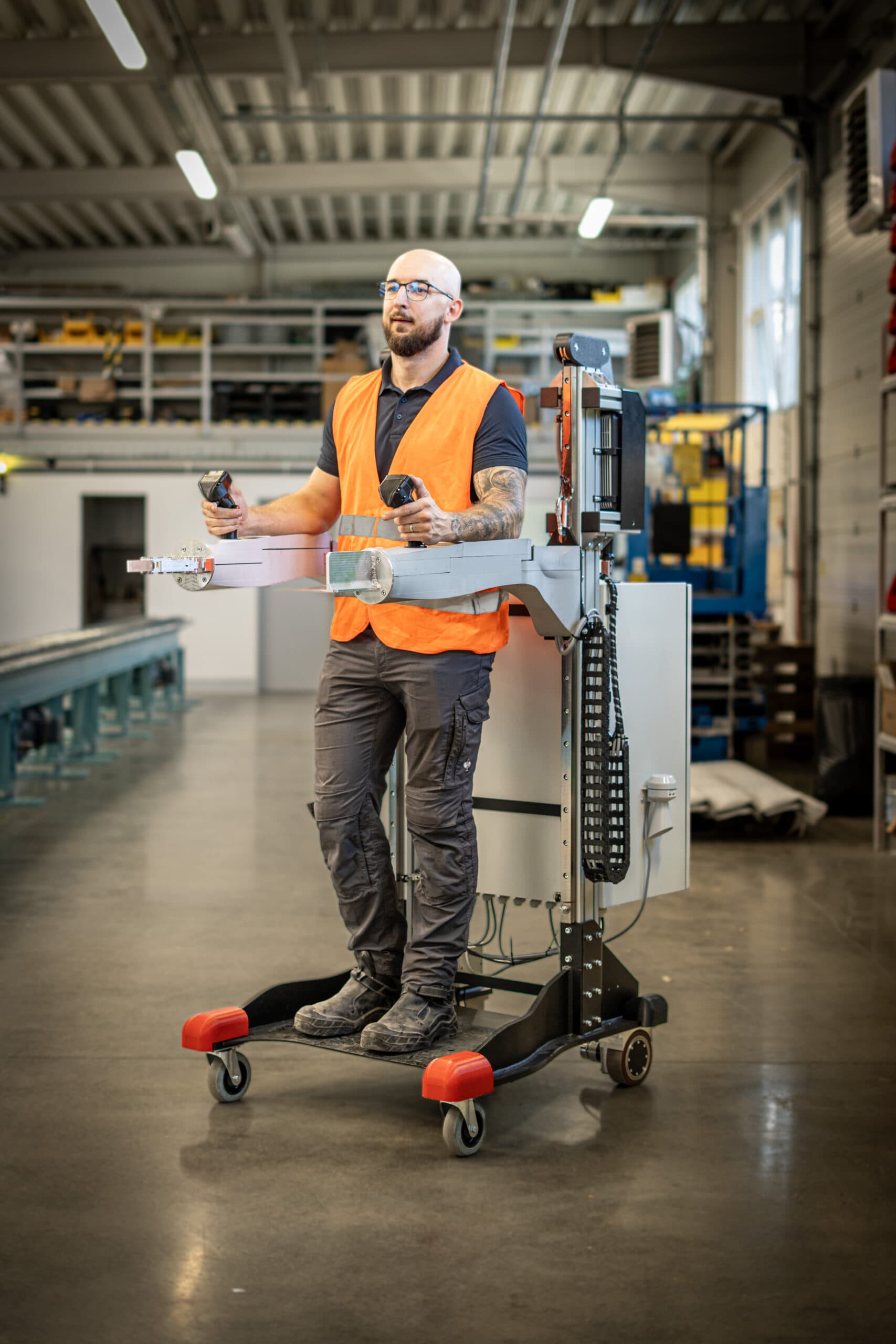

BPM-01 je mobilní biomechanický manipulátor určený pro ergonomickou a bezpečnou manipulaci s břemeny ve výrobních, montážních a logistických provozech. Kombinuje přirozené ruční vedení břemene s elektricky podporovaným zdvihem a vlastním pojezdem, čímž výrazně snižuje fyzickou zátěž obsluhy a umožňuje přesné a plynulé polohování.

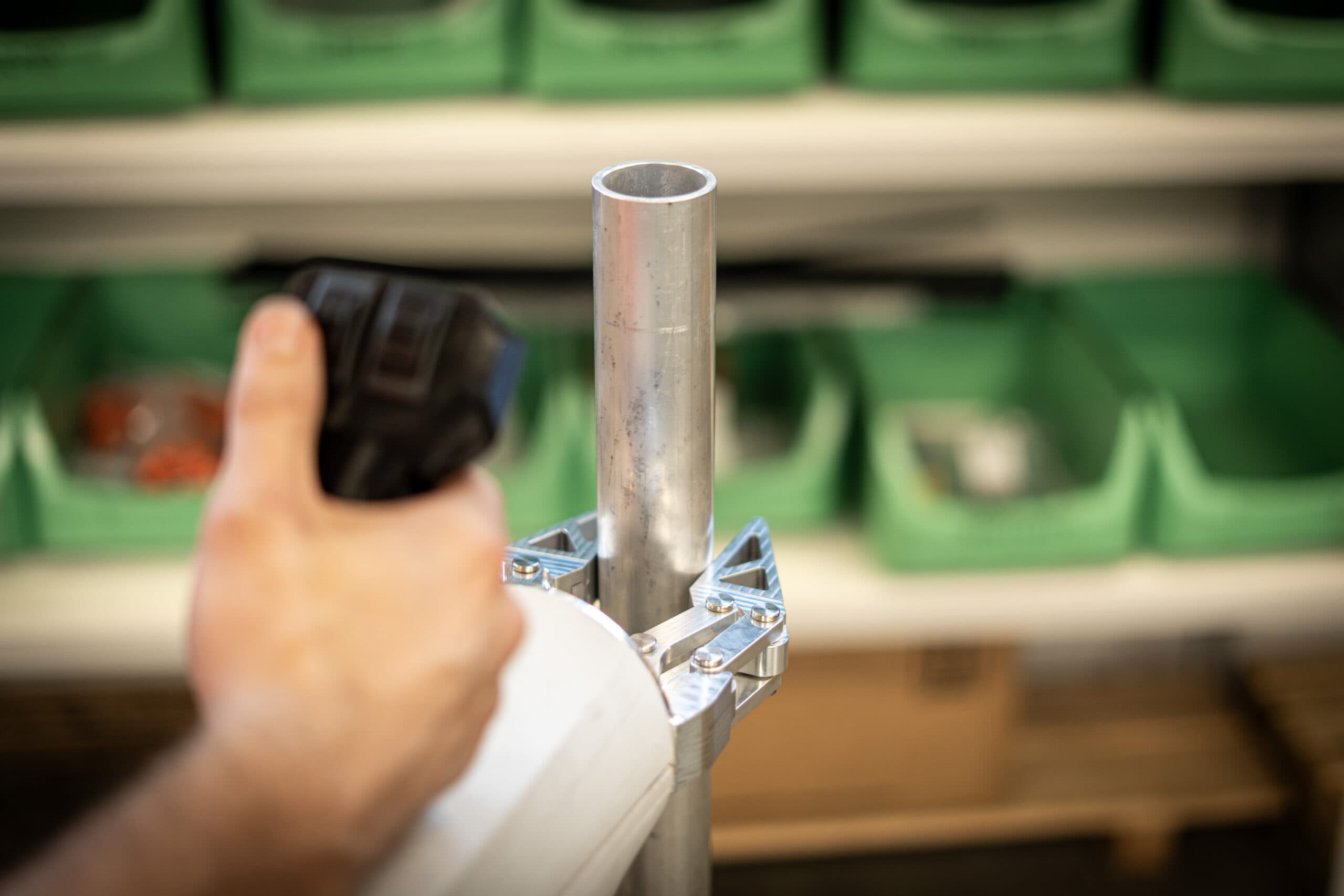

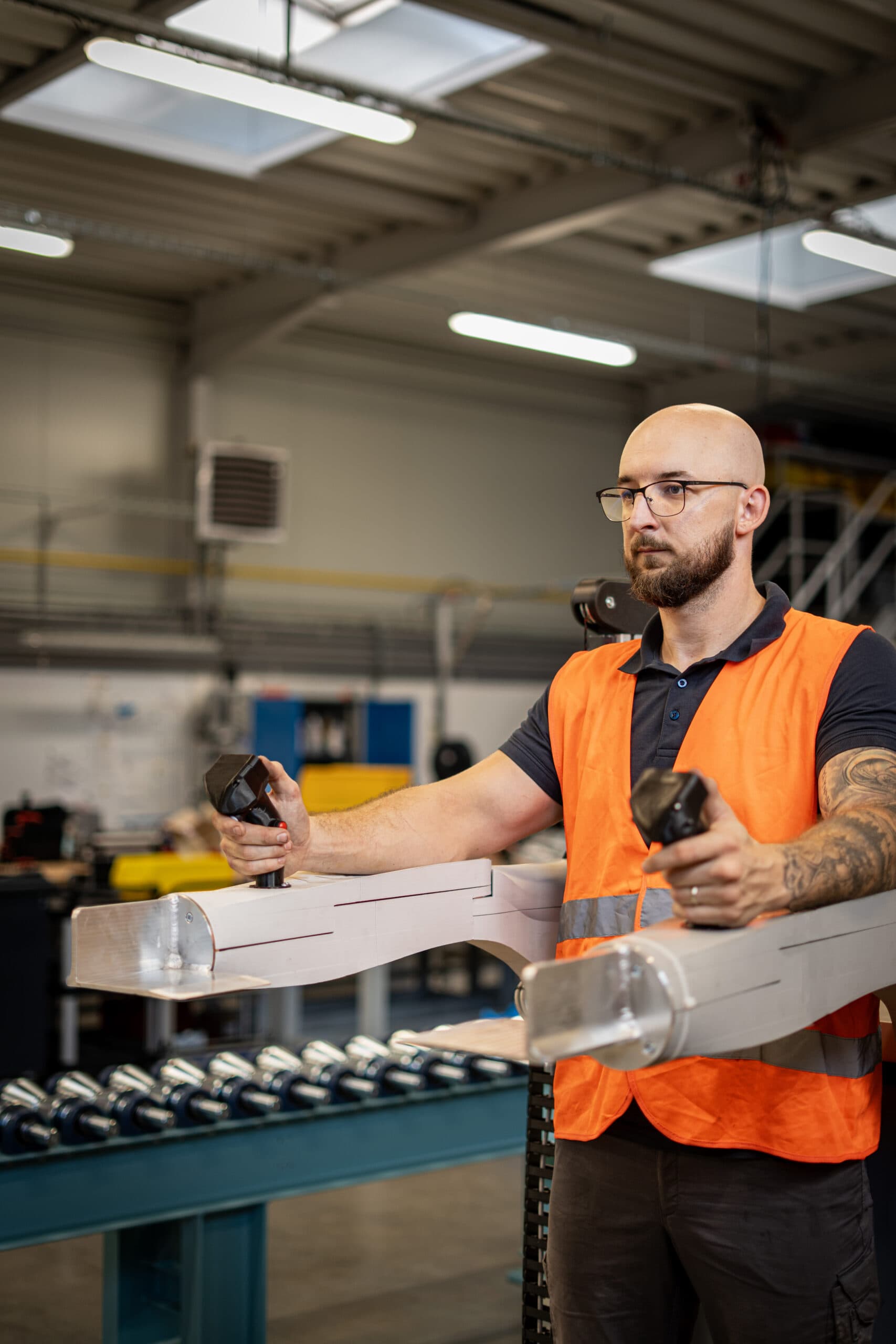

Zařízení je vybaveno dvěma nezávisle vedenými rameny, jejichž hmotnost i hmotnost manipulovaného břemene kompenzují zdvihové servomotory. Maximální hmotnost manipulovaného břemene je 30 kg, přičemž každé rameno může být zatíženo až 15 kg. Rozsah zdvihu ramen činí přibližně 620 až 1 750 mm nad úrovní podlahy. Obsluha stojí na integrované pracovní plošině a hlavní funkce zařízení řídí pomocí ergonomicky umístěných joysticků na ramenech. Z jednoho pracovního místa lze ovládat zdvih jednotlivých ramen, pojezd manipulátoru i elektricky ovládané uchopovací prostředky. Proporcionální řízení umožňuje plynulé a přesné vedení břemene.

Mobilitu zajišťuje vlastní elektrický pojezd se dvěma samostatně poháněnými zadními koly. Manipulátor umožňuje jízdu vpřed a vzad, zatáčení i otáčení kolem svislé osy, a může tak efektivně přemisťovat břemena mezi jednotlivými pracovními pozicemi.

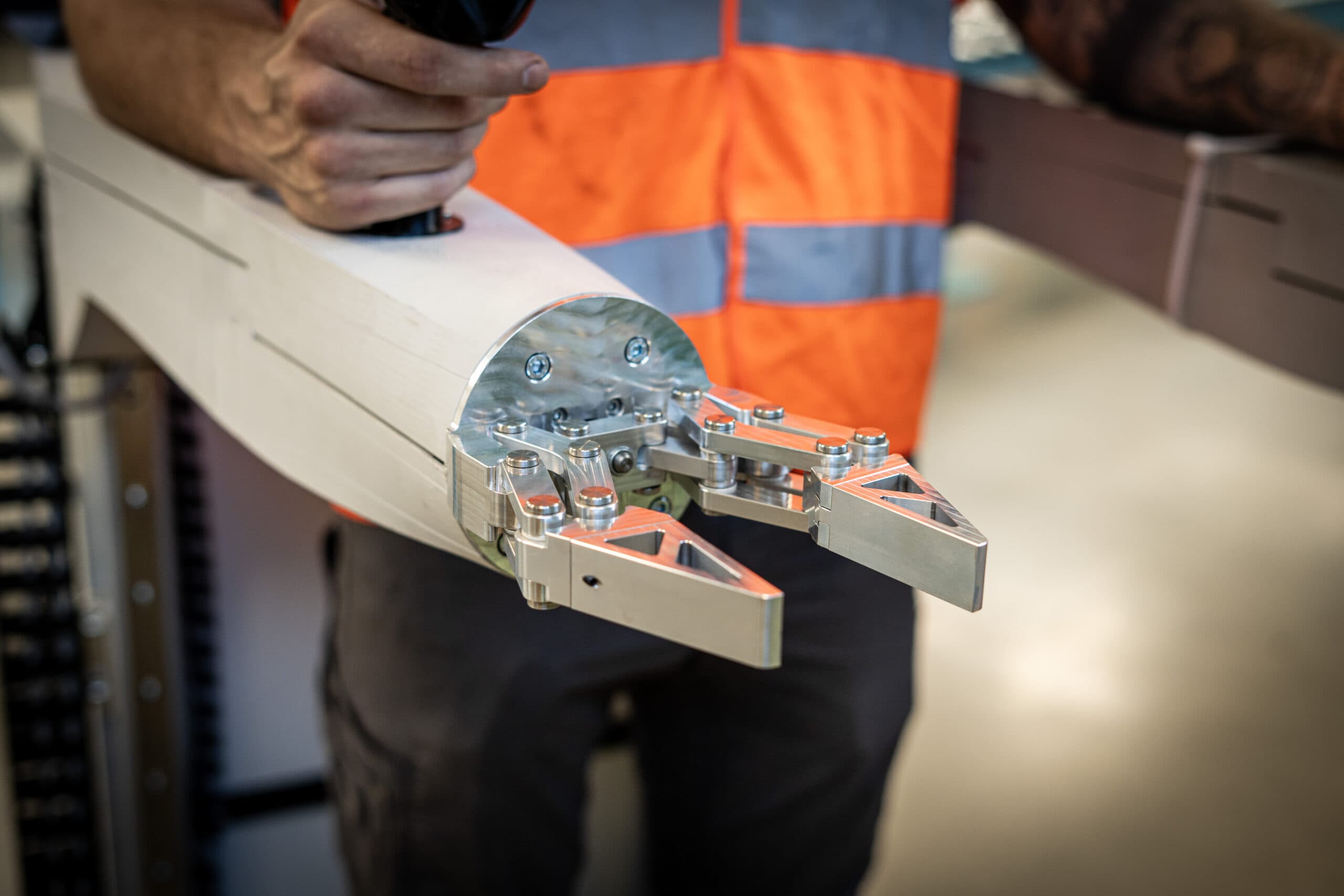

Podle konkrétní aplikace lze BPM-01 osadit různými typy výměnných uchopovacích prostředků, například rohovými nebo kinematickými svěrnými chapadly. Díky tomu lze zařízení přizpůsobit tvaru výrobku i způsobu manipulace. Napájení zajišťuje integrovaný LiFePO4 akumulátor, takže při běžném provozu není nutné trvalé připojení k elektrické síti. Nabíjení probíhá ze standardní sítě 230 V / 50 Hz.

BPM-01 je vhodný zejména pro pracoviště, kde je nutné opakovaně manipulovat s břemeny, která jsou pro čistě ruční manipulaci fyzicky náročná, zatímco použití klasického jeřábu nebo pevného manipulátoru by bylo prostorově či provozně nepraktické. Zařízení spojuje mobilitu, přesnost, ergonomii a intuitivní ovládání do jednoho kompaktního řešení.

Speciální manipulační zařízení řešíme vždy individuálně podle konkrétního provozu a způsobu práce. Nejde o katalogové řešení, ale o technický návrh na míru, který musí odpovídat reálnému zatížení, manipulovanému dílu, prostoru i návaznosti na další technologii.
Zajišťujeme návrh, konstrukční zpracování, výrobu, montáž i uvedení zařízení do provozu. Výsledkem je manipulační řešení, které pomáhá zvýšit bezpečnost, zrychlit práci a zlepšit přesnost manipulace v průmyslovém provozu.
Pokud potřebujete navrhnout speciální manipulátor, jednoúčelové manipulační zařízení nebo úpravu stávajícího pracovního postupu, připravíme technické řešení podle konkrétního břemene, provozních podmínek a požadavků obsluhy.
