Pro drapákový portálový jeřáb jsme zpracovali kompletní projekční dokumentaci, zahrnující návrh celé sestavy konstrukce, pojezdových a zdvihových mechanismů, elektrozařízení i systému napájení. Projekt byl zpracován v rozsahu dokumentace pro stavební povolení a doplněn technickou zprávou s detailním popisem funkce, parametrů a technických řešení jednotlivých částí zařízení.

Součástí zpracování byla technická specifikace pro následné zadání realizace, definující požadavky na výkon, rozměrové a materiálové parametry, dílčí zařízení, vlivy prostředí a protikorozní ochranu. Cílem bylo vytvořit podrobný návrh umožňující plynulý přechod do fáze výroby a montáže bez nutnosti zásadních doplňujících úprav.

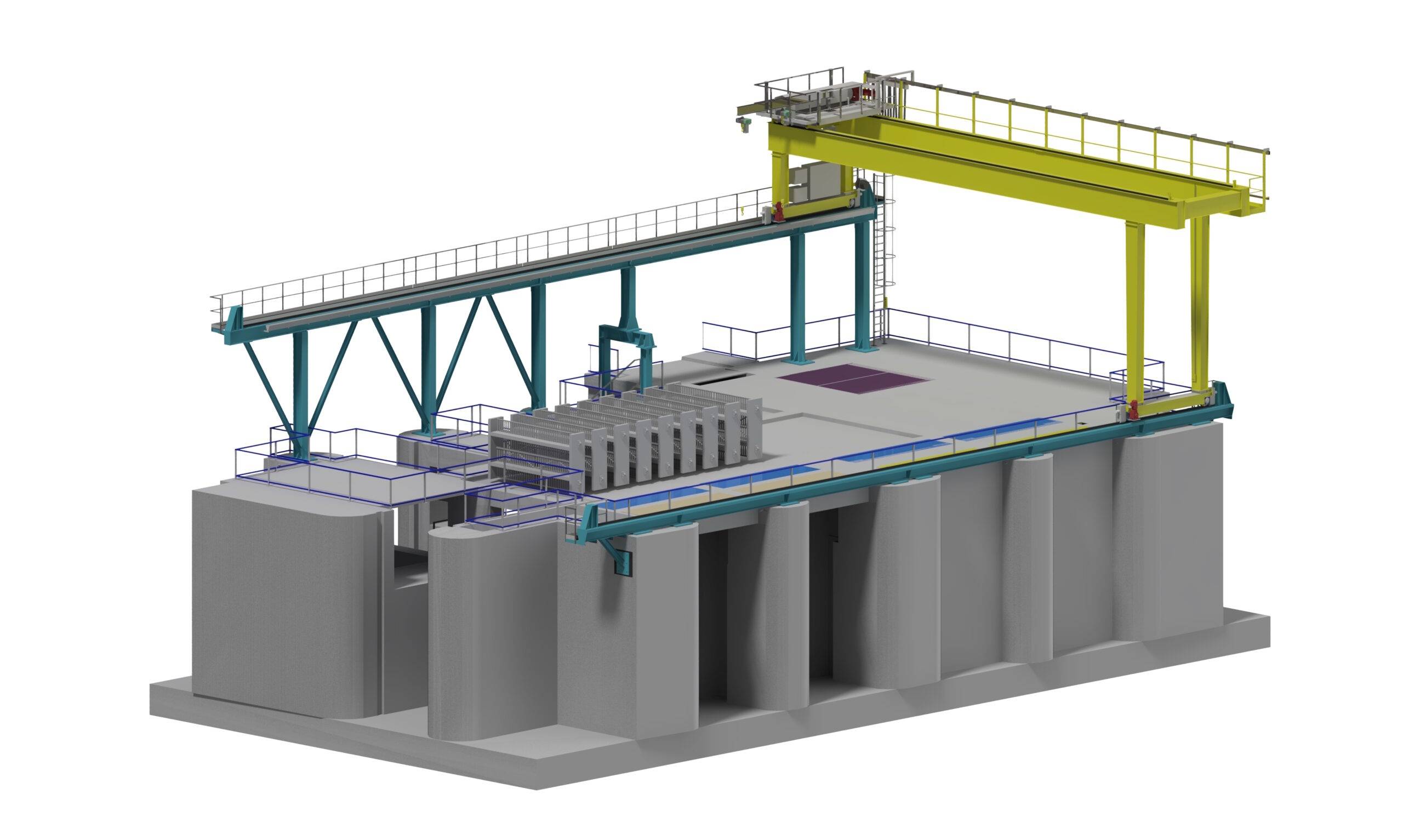

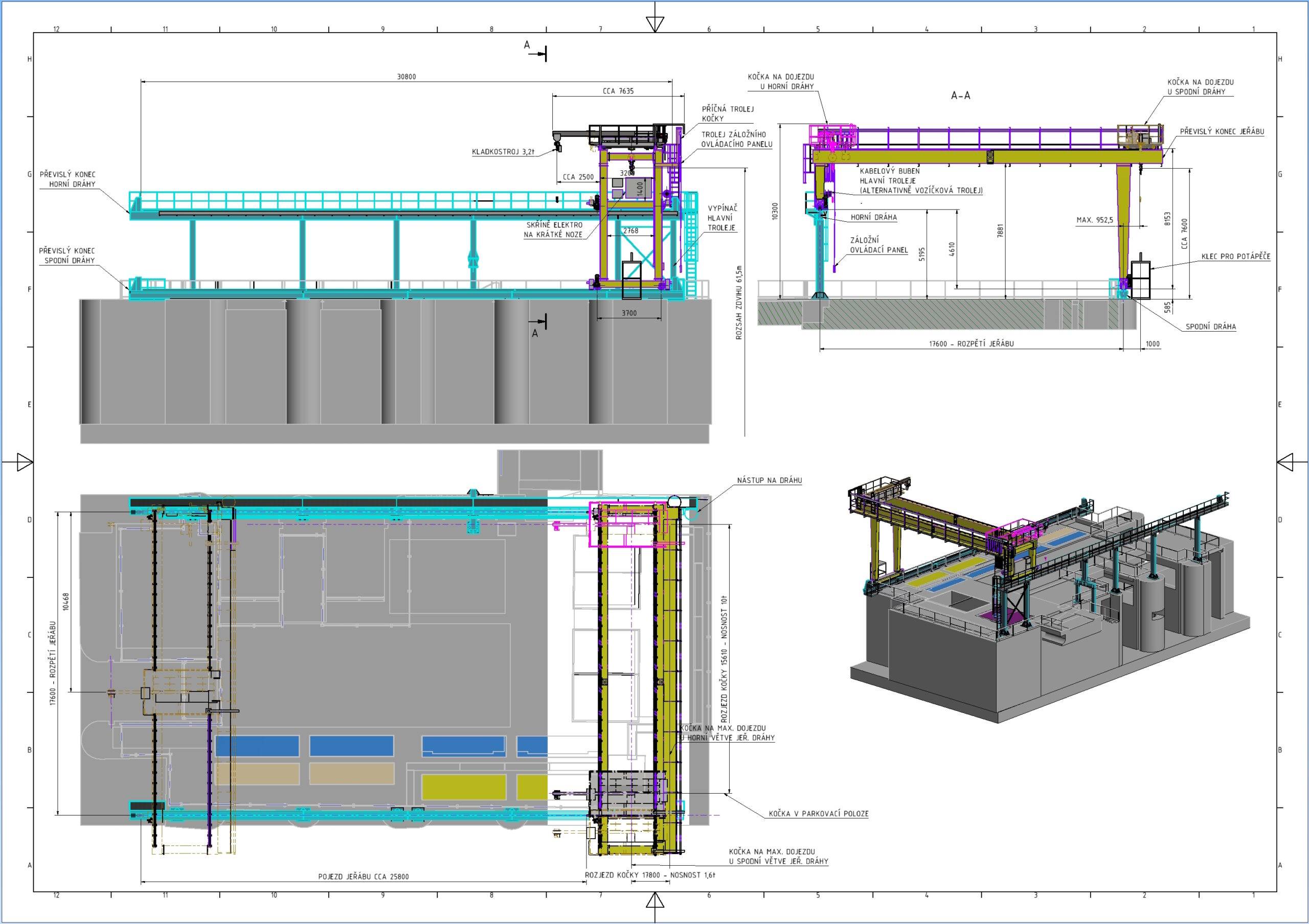

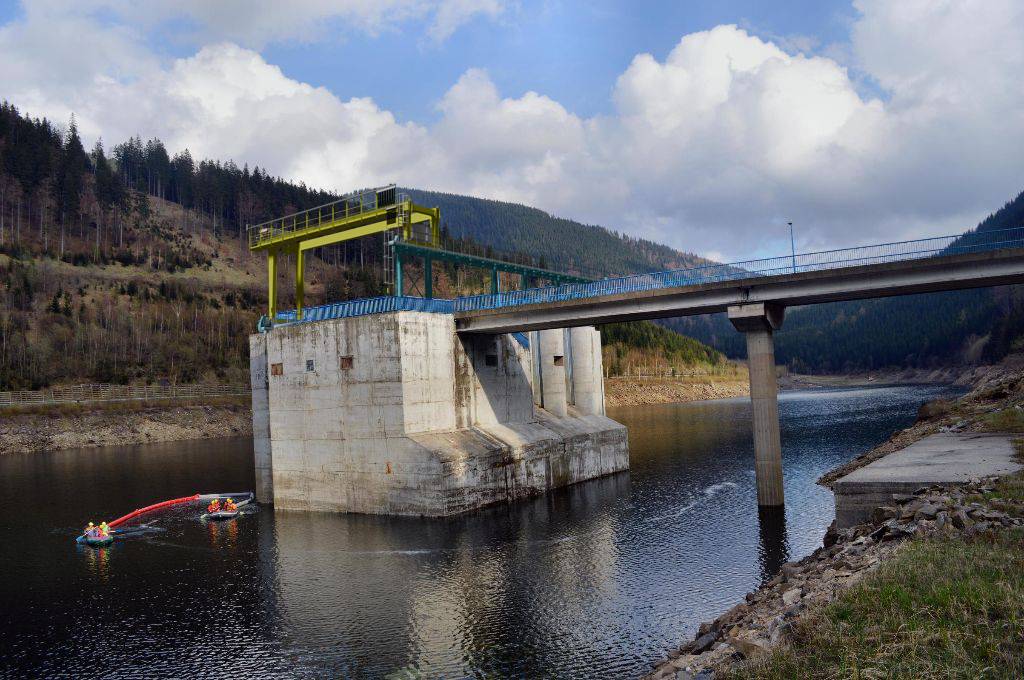

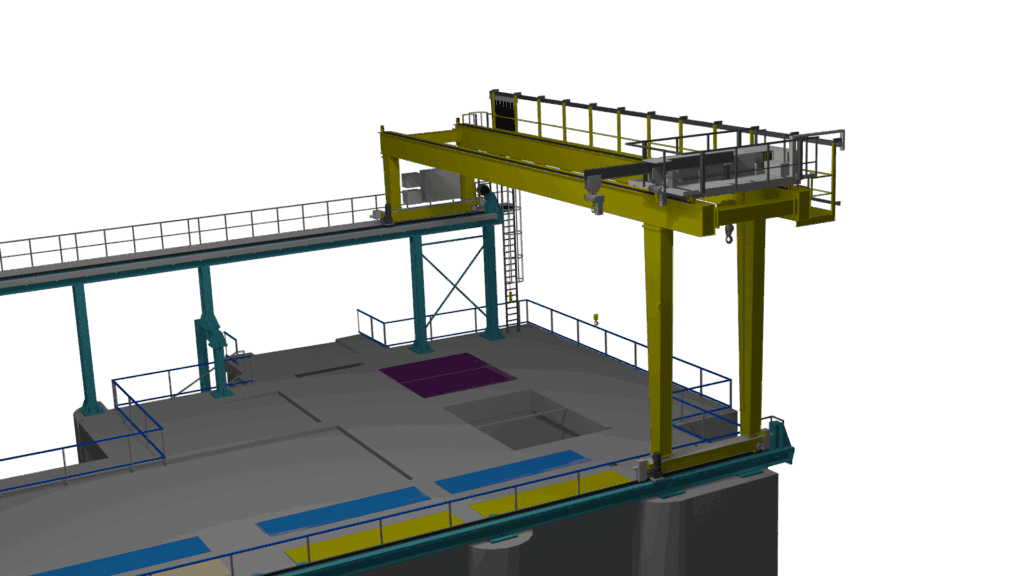

V rámci projekčních prací jsme provedli obhlídku prostoru v místě předpokládané instalace jeřábu, následně zpracovali výkresovou dokumentaci celkové sestavy včetně detailů jednotlivých uzlů konstrukce a pohonů. Součástí dokumentace byly funkční výpočty a dimenzování všech pohybových mechanismů, statické výpočty ocelové konstrukce a strojních uzlů, stejně jako výpočtové návrhy komponent – kol, převodovek, lanových bubnů, brzd, ložisek, spojů a vedení.

Zpracovali jsme rovněž výpis všech pohonů s popisem a typovým označením, přehled subdodávek, textovou část s podrobným popisem zařízení, a návrh elektrovybavení včetně poptávky pro elektroprojekt. Elektroprojekt obsahoval schémata zapojení elektrokomponent, požadavky na napájení a montážní podmínky.

Součástí dodávky bylo i stanovení zatěžovacích stavů a tlakových účinků na stavební konstrukce, včetně statických výpočtů a výkresového návrhu pojezdových nosníků.
